  1. f
  2. Fokusabstand
  3. mm
  4. Focal length
    •   f   mm      =   (  p  mm  · q  mm ) /  ( p  mm  + q  mm )
    • 2_3
  1. p
  2. Distanz vom Objekt zur Linse
  3. mm
  4. Distance Objekt-Linse
    •   p   mm      =   (  f  mm  · q  mm ) /  ( f  mm  - q  mm )
    •   p   mm      =   (  o  mm  · q  mm ) / i mm
  1. q
  2. Distanz vom Bild zur Linse
  3. mm
  4. Distance image-Linse
    •   q   mm      =   (  f  mm  · p  mm ) /  ( f  mm  - p  mm )
    •   q   mm      =   (  i  mm  · p  mm ) / o mm
  1. o
  2. Dimension des Objektes
  3. mm
  4. Objectdimension
    •   o mm  =  ( i  mm    ·    p  mm )  / q mm
  1. i
  2. Dimension des Bildes
  3. mm
  4. Imagedimension
    •   i mm  =  ( o  mm    ·    q  mm )  / p mm

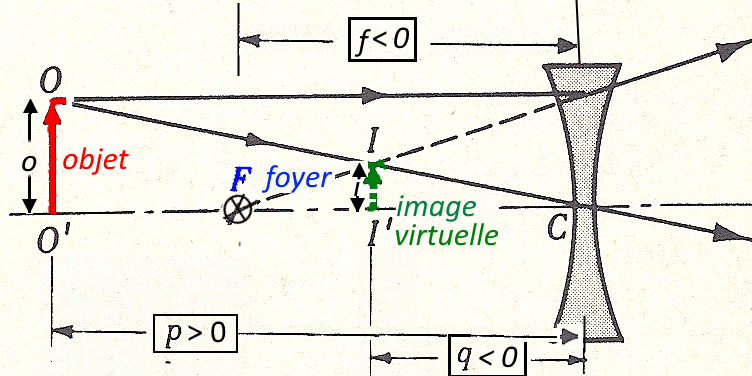

Divergierende Linsen: Dimension und Positionen von Bild und Objekt

→    Zurück zur Formelnliste

Divergierende Linse

$o$ = Objektdimension       $i$ = Bilddimension $p$ = Distanz vom Objekt zur Linse       $q$ = Distanz vom Bild zur Linse $f$ = Fokusabstand zur Linse       $n$ = Brechungsindex der Linse $r$ = Krümmungsradius
